De grote poort, die gewoonlijk met een ramstype verrichting van het uitbarstingsvoorbehoedsmiddel wordt gepast om een verzegelde ringvormige ruimte tussen het buizenstelselkoord en de put in te vormen goed, geval blaten van kolom-stopt kan ook individueel worden gedaan, maar worden gebruikt meerdere keren om te sterven, en staat sluiten-binnen niet het gebruik van lange termijn toe.
Lagere huisvesting, hogere huisvesting, zuiger, adapterring, en verpakkingselement. Alle componenten worden ontworpen en voor gemak van onderhoud en uiteindelijke betrouwbaarheid gebouwd.
Sluit – wanneer de hydraulische olie in de uitgebreide haven wordt gepompt, zal de elementenbinnenkant in de pijp worden opgeheven en worden gedrukt/tubulair.
Open – anderzijds, als de hydraulische vloeistof in wordt gepompt trek haven in, zal het element onderaan het resulteren worden geduwd in het vrijgeven van tubulair.

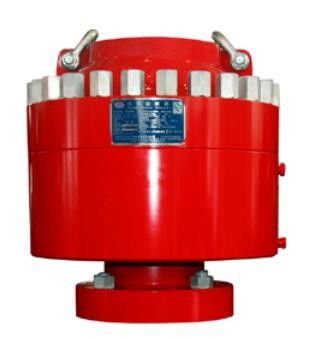

De bril van Shafferslag
| Punt | Specificatie voor Ringvormige slag | |||||||||
| Grootte en model |
7 1/16 ″ -3000psi |
7 1/16 ″ -5000psi |
9 ″ -3000psi |
9 ″ -5000psi |
11 ″ -3000psi |
11 ″ -5000psi |
13 5/8 ″ -3000psi |
13 5/8 ″ -5000psi |
20 3/4 ″ -3000psi |
21 1/4 ″ -5000psi |
| mm/in droeg (mm/in.) |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
| Geschatte werkdruk (MPa/psi) |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
21 3.000 |
35 5.000 |
| Hydrostatische druk testende druk (MPa/psi) |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
42 6.000 |
70 10.000 |
31.5 4.500 |
70 10.000 |
| Hydraulisch-gecontroleerde geschatte werkdruk (MPa/psi) | 21/3,000 | |||||||||
| De geadviseerde hydraulische pijp van de werkdrukverbinding (MPa/psi) | 1,218~1,522psi | |||||||||
| Max. werkdrukverbinding goed zonder een pijp binnen (MPa/psi) |
10.5 1.500 |
17.5 2.500 |
10.5 1.500 |
17.5 2.500 |
10.5 1.500 |
17.5 2.500 |
10.5 1.500 |
17.5 2.500 |
10.5 1.500 |
17.5 2.500 |
| Geadviseerde hydraulische werkdrukverbinding goed zonder een pijp binnen (MPa/psi) | ≤10 .5/1,500 | |||||||||
| Open Max. olievolume (l) | 15 | 15 | 22.8 | 33 | 39 | 56 | 69 | 69 | 110 | 181 |
| Dicht Max. olievolume (l) | 21 | 21 | 34 | 42 | 50 | 72 | 94 | 94 | 173 | 241 |
| Liftgewicht door twee opheffende ringen (t) | 16 | 16 | 16 | 25 | 25 | 25 | 32 | 32 | 32 | 64 |
| De afzet van hydraulische olie | NPT 1“ | |||||||||
| Temperatuurrang van metaal | T-20/250 (- 29℃~121℃) | |||||||||
| Temperatuurrang van non-metal | BAB (- 18℃~66℃~93℃) | |||||||||
| Middelgroot materieel contact met goed vloeibaar | Per aan NACE M.-01-75, voldoe API 16A vierde Uitgaven aan Norm | |||||||||
