de Verzamelleiding die van 4 1/16 Duim20000psi Vernauwing API Specificatie 16C boren
Vernauwingsverzamelleiding het Boren het Werk principe
Wanneer de druk in goed toeneemt, kan de vloeistof in goed in het gebruik van de vernauwingsklep die/worden vrijgegeven in vernauwingsverzamelleiding aan de druk van het controleomhulsel openen sluiten, die direct uit door de poortklep kan blazen aangezien de omhulseldruk vrij hoog is.
Vernauwingsverzamelleiding het Boren Parameter
| Type | Werkdruk | Belangrijkst droeg dia | Omleidingsdia. | Opmerkingen |
| (psi) | Op.) | (In.) | ||
| YG140 | 20000 | 4 1/16“ 3 1/16“ 2 9/16“ 2 1/16“ | 3 1/16“ 2 1/16“ 2 9/16“ | De verschillende soorten combinaties kunnen volgens vereisten worden verstrekt |
| YG105 | 15000 | 4 1/16“ 3 1/16“ 2 9/16“ 2 1/16“ | 3 1/16“ 2 9/16“ 2 1/16“ | |
| YG70 | 10000 | 4 1/16“ 3 1/16“ 2 9/16“ 2 1/16“ | 4 1/16“ 3 1/16“ 2 9/16“ 2 1/16“ | |
| YG35 | 5000 | 4 1/16“ 3 1/8“ 2 9/16“ 2 1/16“ | 4 1/16“ 3 1/8“ 2 9/16“ 2 1/16“ | |
| YG21 | 3000 | 4 1/16“ 3 1/8“ 2 9/16“ 2 1/16“ | 4 1/16“ 3 1/8“ 2 9/16“ 2 1/16“ |
Configuratie

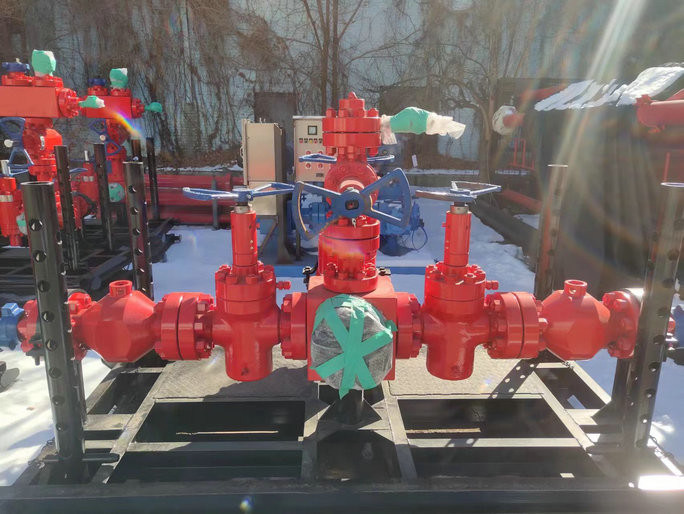

De vernauwingsverzamelleiding bestaat uit vernauwingskleppen, poortkleppen, lijnpijpen, montage, drukmaten, en andere componenten.
Werkende Instructies
(1) de werkdruk van alle componenten op de vernauwingsverzamelleiding zal met dat van de slag-gebruikte stapel compatibel zijn.
(2) de vernauwingsverzamelleiding zal op een plaats worden geïnstalleerd waar de exploitant het kan gemakkelijk bereiken. De druktest moet voor installatie worden uitgevoerd en de druk van de zeteltest zal aan de geschatte werkdruk gelijk zijn.
(3) de lijnpijp zal niveau en rechtstreeks zo veel zijn aangezien het kon. In het geval van de draai van de lijnpijp, zal de 120 graadstaal gebogen pijp worden gebruikt. Droeg van de lijnpijp genoeg groot zal zijn.
(4) de drukmaat moet worden geïnstalleerd.
(5) in de winter, kan de vernauwingsverzamelleiding onder voorwaarden bij lage temperatuur werken.
