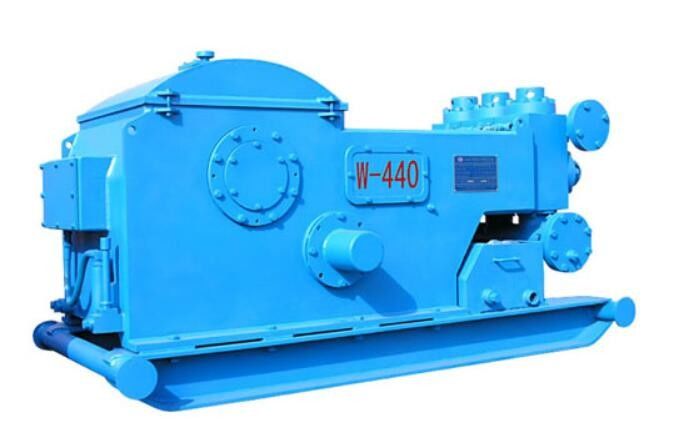

W-440 Triplex Enige Acterenolie Rig Mud Pump
W-440 Olie Rig Mud Pump Specification:
Geschatte inputmacht: van 328 kW (440 HP) Max. Slag per Minuut: 320 SPMContinuous werkende slag: 220 SPMStroke Lengte: 152,4 mm (6“)
Toestel Ratio4.578: 1
Max. Werkdruk: 34.5 MPa (5000 psi) Klep: API#4
Zuiger Rod End: API #SA2
Max.Liner rangschik: 114,3 mm (4 1/2“)
De Flens van de zuigingsinham: 152,4 mm (6“) 150 pond-flens
De Flens van de lossingsafzet: van 52,4 mm (2 1/16 de“) flens, 34,5 MPa (5000 psi) Algemene Afmeting (LxW×H): 2478×1219×1103 mm3 (8.13×4×3.62-ft3) Ong. het Gewicht: 4463 kg (9839 pond)
Parameters van w-440 Olie Rig Mud Pump
| Voeringsgrootte |
in |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Lossingsdruk |
MPa |
11.8 |
13.2 |
14.9 |
17.0 |
19.5 |
26.6 |
| psi |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Slag per Minieme SPM |
Macht kW (HP) |
Verplaatsing L/s (GPM) |
| 320 |
328
(440)
|
25.0
(396,3)
|
22.3
(353,5)
|
19.8
(313,8)
|
17.4
(275,8)
|
15.1
(239,3)
|
11.1
(175,9)
|
| 270 |
277
(371)
|
21.1
(334,4)
|
18.8
(298,0)
|
16.7
(264,7)
|
14.7
(233,0)
|
12.8
(202,9)
|
9.4
(149,0)
|
| 220 |
226
(303)
|
17.2
(272,6)
|
15.3
(242,5)
|
13.6
(215,6)
|
11.9
(188,6)
|
10.4
(164,8)
|
7.6
(120,5)
|
| 170 |
174
(234)
|
13.3
(210,8)
|
11.9
(188,6)
|
10.5
(166,4)
|
9.2
(145,8)
|
8.0
(126,8)
|
5.9
(93,5)
|
| 120 |
123
(165)
|
9.4
(149,0)
|
8.4
(133,1)
|
7.4
(117,3)
|
6.5
(103,0)
|
5.7
(90,3)
|
4.2
(66,6)
|
| 70 |
72
(96)
|
5.5
(87,2)
|
4.9
(77,7)
|
4.3
(68,2)
|
3.8
(60,2)
|
3.3
(52,3)
|
2.4
(38,0)
|
| 1 |
1.03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●De prestatiesgegevens worden berekend door de mechanische efficiency van 90% en de volumetrische efficiency van 100%. |
| Voeringsgrootte |
in |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Verplaatsing |
gal/omwenteling |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17.2 |
15.3 |
13.6 |
11.9 |
10.4 |
7.6 |
| Lossingsdruk |
psi |
2494 |
2798.5 |
3146.5 |
3596 |
4118 |
5000 |
| MPa |
17.2 |
19.3 |
21.7 |
24.8 |
28.4 |
34.5 |
| ●De prestatiesgegevens worden berekend |
door 220 p.m. |
W-440 de Details van Olierig mud pump
Kader
De machinekaders zijn gelast en verwerkt met staalplaten aan
elimineer spanning na lassen, daarom. Er zijn versterkte platen bij de zetels
van de trapas en het belangrijkste lager zodat zij goede stijfheid en sterkte hebben.
Trapas
De trapas is in een evenwichtige structuur met gelaste gesmede delen. Het
is licht en kan regelmatig zonder trilling werken. Beide kanten van
de trapas is uitgerust met dubbel-richt sferische rollagers om stabiliteit in verrichting te verzekeren en zijn lagercapaciteit te verbeteren.
Pignonschacht
Het wordt gemaakt van smeedt legeringsstaal, (worden de integrale) visgraattoestellen machinaal bewerkt
op de schacht en het keurt een middelgrote harde tandoppervlakte goed. Er is een schacht
uitbreiding op beide einden, waar de klokkatrollen of de kettingswielen kunnen worden geïnstalleerd.
Crosshead
Crosshead wordt gemaakt van de gietvorm uit één stuk met knoestig gietijzer, zo
crosshead heeft goede schuringsweerstand. De structuur van bovenkant en bodem
de begeleiding wordt goedgekeurd voor crossheads om de concentriciteit langs te regelen
het toevoegen van een pakking bij de bodembegeleiding. De uitbreidingsstaven worden aangesloten
aan crossheads door flensbouten met speldgaten, om te verzekeren
concentriciteit van crosshead en de uitbreidingsstaven. De verpakking keurt goed
een dubbele laag verzegelende structuur, die goede verbindingsprestaties realiseert.

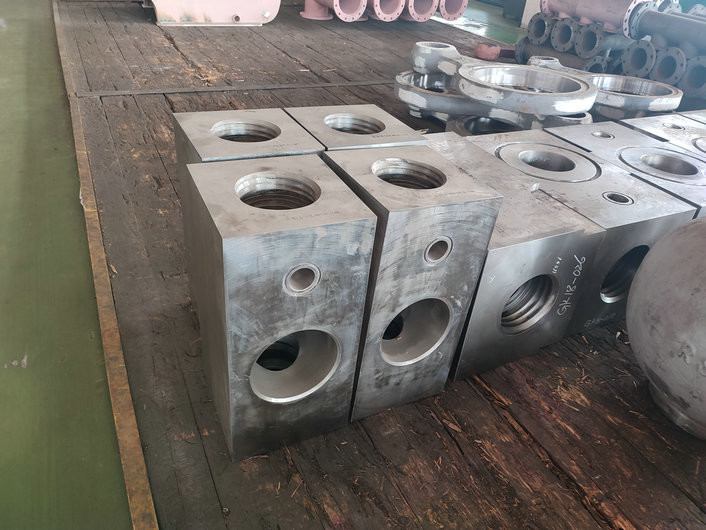

Vloeibare Cilinder
De cilinder wordt gemaakt van smeedt legeringsstaal en meteen goedkeurt a
structuur. De hydraulische cilinder heeft een kleine grootte en een hoger volume
efficiency. De cilinderoppervlakte wordt verwerkt door chemisch plateren in ordtoase de corrosieweerstand. De drie hydraulische cilinders van a
de pomp is verwisselbaar.

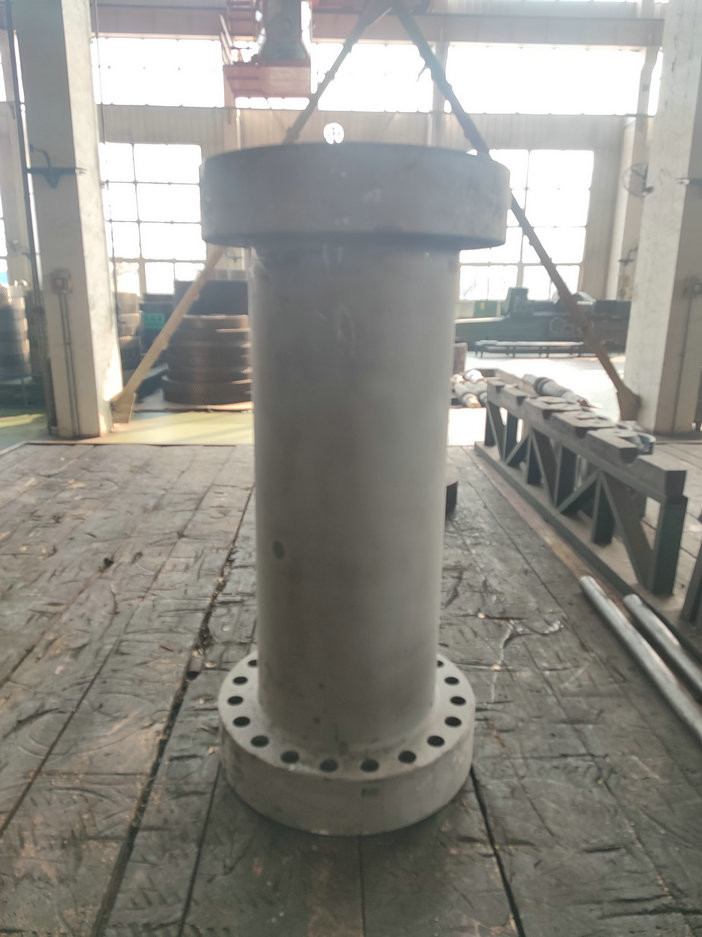

Voering
W440/446 (500HP) de pompen hebben dezelfde voeringen van voeringso.d. the zijn
strak opgezet op het eindgezicht van de hydraulische cilinder door vierkantigheid te gebruiken
het afdekken en bouten. Het verzegelen tussen de voering en de hydraulische cilinder is
gerealiseerd door rechthoekige rubberpakkingen.
Smeringssysteem
De pomp keurt gedwongen smering goed. In de olietank, is er een toestelolie
pomp, die drukolie aan crossheads begeleiding evenals overbrengt
lagers, om het gedwongen smering en koelen te realiseren.
Bespuitend Systeem
Het keurt een power-driven bespuitend systeem goed
