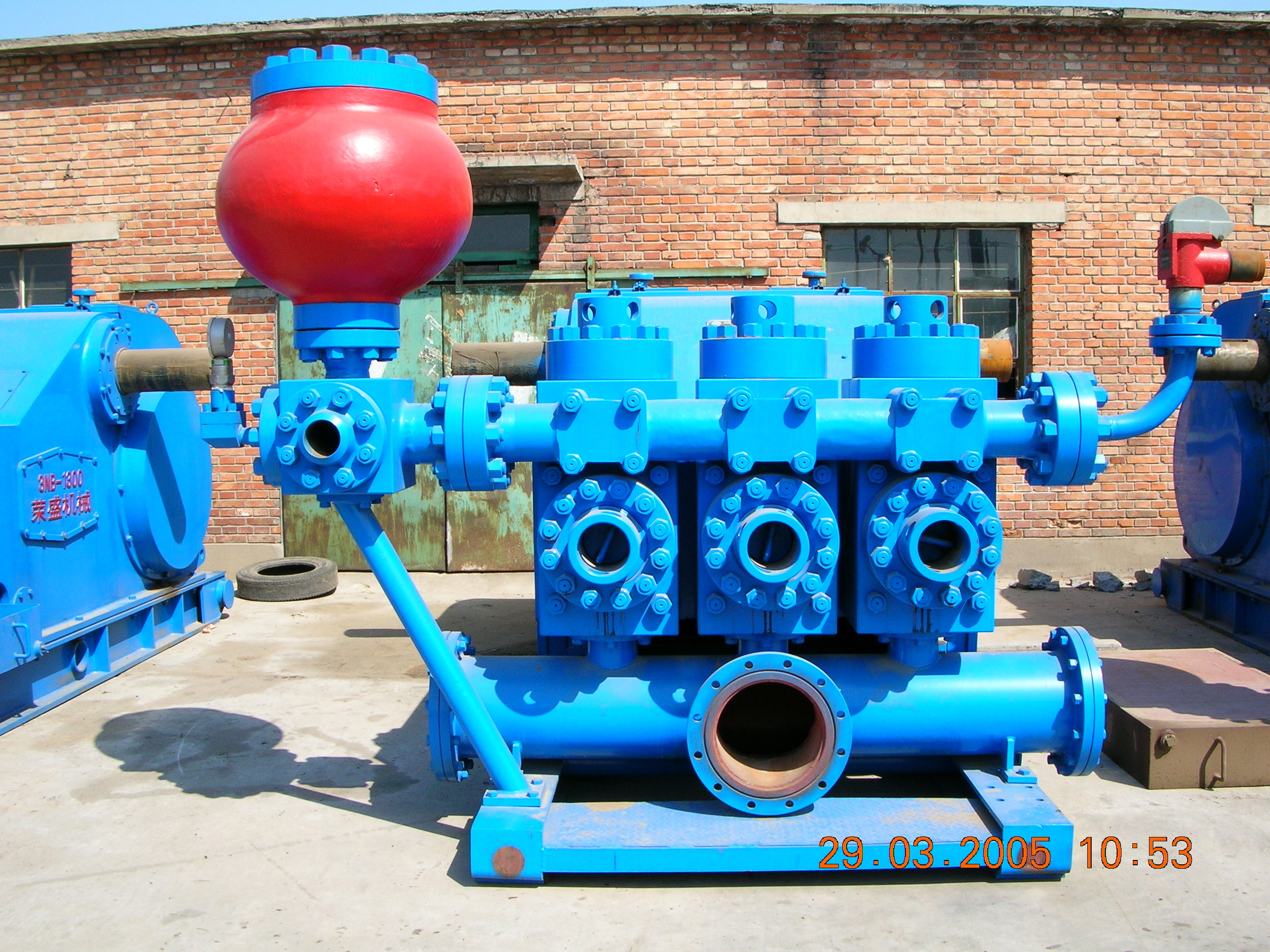

Technische beschrijving van w-440 de drievoudige pomp van de cilinder enige actie

Nominaal vermogenmacht 324 kW (440 HP)

Maximumslagen per minieme 320 slagen per minuut (320 SPM)

Slagen per minuut voor ononderbroken looppas 220 slagen per minuut (220 SPM)

Slag 152,4 mm (6 ″)

Toestelverhouding 4.578:1

Maximum werkdruk 35 MPa

Holte API #4

Maximumvoeringsdiameter 4 1/2 ″

Opening 6 van de zuigingspijp (150#) flens ″

Opening 2 ⁹/₁₆ van de lossingspijp - 5000Psi-flens

Diameter van pignonschacht 95,25 mm (3,75 ″)

Sleutel 22.174x15.9mm

Algemene afmeting (hoofdkader): 2483X1219X1315 mm

Gewicht (hoofdkader) 3950 kg

Structuur:

W-440 wordt de drievoudige pomp van de cilinder enige actie wijd gebruikt voor verschillende verrichtingen. De voeringen met specificatie van 31/2“ - 41/2 zou“ van zuigerstructuur moeten zijn, geschikt voor goed controle en ondiep water die goed boren; en de voeringen met specificatie van 31/4“ - 2 zouden van de structuur van de duikerszuiger moeten zijn, geschikt voor hoge drukverrichting.
