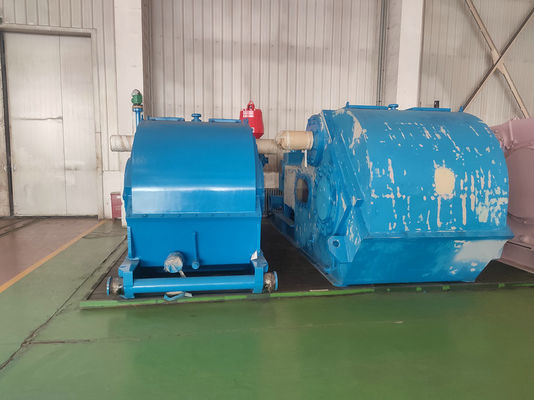

W-440 Olie Rig Mud Pump Diesel Engine in de Boring van de Waterput
Het ontwerpkarakter van w-440 Olie Rig Mud Pump is optimaal van parameter, verhoogde de slaglengte en de verplaatsingen geschikt, verminderden de slag redelijk, waarbij de levensduur van verbruiksdelen wordt verbeterd. Deze reeksen van Olie Rig Mud Pump worden wijd gebruikt in olievelden en andere industriële mijnbouwondernemingen voor goede boring en goed het herstellen enz. Het kan vloeibaar drager en injecte polymeer in olielaag aan het vereiste van tertiaire olieterugwinning vervoeren.
Parameters van w-440 Olie Rig Mud Pump
| Voeringsgrootte |
in |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Lossingsdruk |
MPa |
11.8 |
13.2 |
14.9 |
17.0 |
19.5 |
26.6 |
| psi |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Slag per Minieme SPM |
Macht kW (HP) |
Verplaatsing L/s (GPM) |
| 320 |
328
(440)
|
25.0
(396,3)
|
22.3
(353,5)
|
19.8
(313,8)
|
17.4
(275,8)
|
15.1
(239,3)
|
11.1
(175,9)
|
| 270 |
277
(371)
|
21.1
(334,4)
|
18.8
(298,0)
|
16.7
(264,7)
|
14.7
(233,0)
|
12.8
(202,9)
|
9.4
(149,0)
|
| 220 |
226
(303)
|
17.2
(272,6)
|
15.3
(242,5)
|
13.6
(215,6)
|
11.9
(188,6)
|
10.4
(164,8)
|
7.6
(120,5)
|
| 170 |
174
(234)
|
13.3
(210,8)
|
11.9
(188,6)
|
10.5
(166,4)
|
9.2
(145,8)
|
8.0
(126,8)
|
5.9
(93,5)
|
| 120 |
123
(165)
|
9.4
(149,0)
|
8.4
(133,1)
|
7.4
(117,3)
|
6.5
(103,0)
|
5.7
(90,3)
|
4.2
(66,6)
|
| 70 |
72
(96)
|
5.5
(87,2)
|
4.9
(77,7)
|
4.3
(68,2)
|
3.8
(60,2)
|
3.3
(52,3)
|
2.4
(38,0)
|
| 1 |
1.03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●De prestatiesgegevens worden berekend door de mechanische efficiency van 90% en de volumetrische efficiency van 100%. |
| Voeringsgrootte |
in |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Verplaatsing |
gal/omwenteling |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17.2 |
15.3 |
13.6 |
11.9 |
10.4 |
7.6 |
| Lossingsdruk |
psi |
2494 |
2798.5 |
3146.5 |
3596 |
4118 |
5000 |
| MPa |
17.2 |
19.3 |
21.7 |
24.8 |
28.4 |
34.5 |
| ●De prestatiesgegevens worden berekend |
door 220 p.m. |
W-440 de Details van Olierig mud pump
Kader
De machinekaders zijn gelast en verwerkt met staalplaten aan
elimineer spanning na lassen, daarom. Er zijn versterkte platen bij de zetels
van de trapas en het belangrijkste lager zodat zij goede stijfheid en sterkte hebben.
Trapas
De trapas is in een evenwichtige structuur met gelaste gesmede delen. Het
is licht en kan regelmatig zonder trilling werken. Beide kanten van
de trapas is uitgerust met dubbel-richt sferische rollagers om stabiliteit in verrichting te verzekeren en zijn lagercapaciteit te verbeteren.
Pignonschacht
Het wordt gemaakt van smeedt legeringsstaal, (worden de integrale) visgraattoestellen machinaal bewerkt
op de schacht en het keurt een middelgrote harde tandoppervlakte goed. Er is een schacht
uitbreiding op beide einden, waar de klokkatrollen of de kettingswielen kunnen worden geïnstalleerd.
Crosshead
Crosshead wordt gemaakt van de gietvorm uit één stuk met knoestig gietijzer, zo
crosshead heeft goede schuringsweerstand. De structuur van bovenkant en bodem
de begeleiding wordt goedgekeurd voor crossheads om de concentriciteit langs te regelen
het toevoegen van een pakking bij de bodembegeleiding. De uitbreidingsstaven worden aangesloten
aan crossheads door flensbouten met speldgaten, om te verzekeren
concentriciteit van crosshead en de uitbreidingsstaven. De verpakking keurt goed
een dubbele laag verzegelende structuur, die goede verbindingsprestaties realiseert.
Vloeibare Cilinder
De cilinder wordt gemaakt van smeedt legeringsstaal en meteen goedkeurt a
structuur. De hydraulische cilinder heeft een kleine grootte en een hoger volume
efficiency. De cilinderoppervlakte wordt verwerkt door chemisch plateren in ordtoase de corrosieweerstand. De drie hydraulische cilinders van a
de pomp is verwisselbaar.
Voering
W440/446 (500HP) de pompen hebben dezelfde voeringen van voeringso.d. the zijn
strak opgezet op het eindgezicht van de hydraulische cilinder door vierkantigheid te gebruiken
het afdekken en bouten. Het verzegelen tussen de voering en de hydraulische cilinder is
gerealiseerd door rechthoekige rubberpakkingen.
Smeringssysteem
De pomp keurt gedwongen smering goed. In de olietank, is er een toestelolie
pomp, die drukolie aan crossheads begeleiding evenals overbrengt
lagers, om het gedwongen smering en koelen te realiseren.
Bespuitend Systeem
Het keurt een power-driven bespuitend systeem goed
