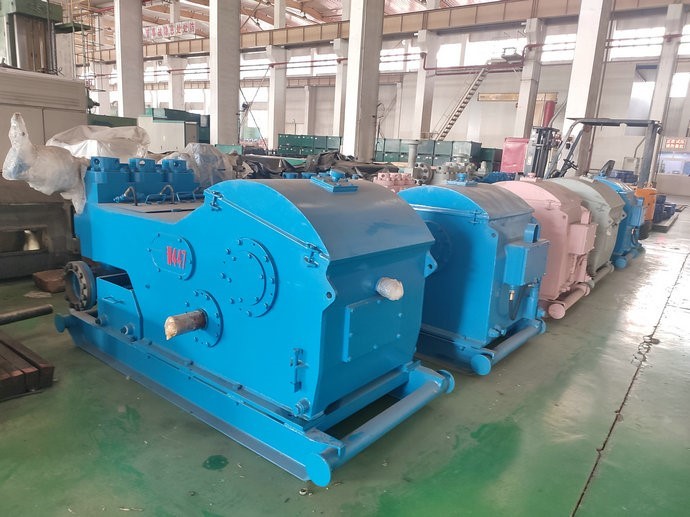

W-447 het Naar bodemschatten zoeken van Olierig mud pump for geological
W-447 Olie Rig Mud Pump is één van de belangrijkste stukken van materiaal voor het geologische naar bodemschatten zoeken. Terwijl kernboring, de pomp
voorziet het boorgat van genoeg volumedunne modder of schoonmakend water en maakt het in het boorgat doorgeven om het rotspuin tot de grond te dragen, de bodem van het boorgat schoon te maken, de boringshulpmiddelen te koelen en te smeren, de muur van het boorgat te beschermen en te helpen sneller te boren. Zo beïnvloeden de prestaties van w-447 Olie Rig Mud Pump de efficiency van direct het boren en veiligheid in productie.
W-447 de specificatie van Olierig mud pump:
Geschatte Inputmacht: van 373 kW (500 HP) Max.
Slag per Minuut: 240 SPMStroke Lengte: 180 mm (7“)
Toestel Ratio4.578: 1
Max. Werkdruk: 21 MPa (3000 psi)
Klep: API#6
Zuiger Rod End: API#SA4
Max.Liner rangschik: 165,1 mm (6 1/2“)
De Flens van de zuigingsinham: van 203,2 mm (8 de“) flens
De Flens van de lossingsafzet: van 52,4 mm (2 1/16 de“) flens, MPa 34,5 (5000 psi)
De grootte van de pignonschacht: 95,2 mm (3,75“)
Algemene Afmeting (L×WxH): 2550×1245×1305 mm3 (8.37×4.08×4.28-ft3)
Gewicht ong.: 4850 kg (10692 pond)
Parameters van w-447 Olie Rig Mud Pump
| Voeringsgrootte |
in |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Lossingsdruk |
MPa |
7.3 |
8.0 |
8.6 |
10.3 |
12.4 |
15.3 |
19.4 |
20.7 |
| psi |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Slag per Minieme SPM |
Macht kW (HP) |
Verplaatsing L/s (GPM) |
| 240 |
373
(500)
|
45.7
(724,3)
|
42.2
(668,9)
|
38.9
(616,6)
|
32.7
(518,3)
|
27.0
(428,0)
|
21.9
(347,1)
|
17.3
(274,2)
|
13.2
(209,2)
|
| 220 |
342
(458)
|
41.9
(664,1)
|
38.7
(613,4)
|
35.7
(565,8)
|
30.0
(475,5)
|
24.8
(393,1)
|
20.1
(318,6)
|
15.9
(252,0)
|
12.1
(191,8)
|
| 200 |
311
(417)
|
38.1
(603,9)
|
35.2
(557,9)
|
32.4
(513,5)
|
27.3
(432,7)
|
22.5
(356,6)
|
18.2
(288,5)
|
14.4
(228,2)
|
11.0
(174,4)
|
| 180 |
280
(375)
|
34.3
(543,7)
|
31.7
(502,4)
|
29.2
(462,8)
|
24.5
(388,3)
|
20.3
(321,8)
|
16.4
(259,9)
|
13.0
(206,1)
|
9.9
(156,9)
|
| 160 |
249
(333)
|
30.5
(483,4)
|
28.2
(447,0)
|
25.9
(410,5)
|
21.8
(345,5)
|
18.0
(285,3)
|
14.6
(231,4)
|
11.5
(182,3)
|
8.8
(139,5)
|
| 100 |
155
(208)
|
19.0
(301,2)
|
17.6
(279,0)
|
16.2
(256,8)
|
13.6
(215,6)
|
11.3
(179,1)
|
9.1
(144,2)
|
7.2
(114,1)
|
5.5
(87,2)
|
| 1 |
1.55
(2,08)
|
0,190
(3,012)
|
0,176
(2,790)
|
0,162
(2,568)
|
0,136
(2,156)
|
0,113
(1,791)
|
0,091
(1,442)
|
0,072
(1,141)
|
0,055
(0,872)
|
| ●De prestatiesgegevens worden berekend door de mechanische efficiency van 90% en de volumetrische efficiency van 100%. |
W-447 Olie Rig Mud Pump Details
Kader
De het Booreilandkaders van de Modderpomp zijn gelast en verwerkt met staalplaten aan
elimineer spanning na lassen, daarom. Er zijn versterkte platen bij de zetels
van de trapas en het belangrijkste lager zodat zij goede stijfheid en sterkte hebben.
Trapas
De trapas van het Booreiland van de Modderpomp is in een evenwichtige structuur met gelaste gesmede delen. Het
is licht en kan regelmatig zonder trilling werken. Beide kanten van
de trapas is uitgerust met dubbel-richt sferische rollagers om stabiliteit in verrichting te verzekeren en zijn lagercapaciteit te verbeteren.
Pignonschacht
Het wordt gemaakt van smeedt legeringsstaal, (worden de integrale) visgraattoestellen machinaal bewerkt
op de schacht en het keurt een middelgrote harde tandoppervlakte goed. Er is een schacht
uitbreiding op beide einden, waar de klokkatrollen of de kettingswielen kunnen worden geïnstalleerd.
Crosshead
Crosshead wordt gemaakt van een gietvorm uit één stuk met knoestig gietijzer, zo
crosshead heeft goede schuringsweerstand. De structuur van bovenkant en bodem
de begeleiding wordt goedgekeurd voor crossheads om de concentriciteit langs te regelen
het toevoegen van een pakking bij de bodembegeleiding. De uitbreidingsstaven worden aangesloten
aan crossheads door flensbouten met speldgaten, om te verzekeren
concentriciteit van crosshead en de uitbreidingsstaven. De verpakking keurt goed
een dubbel-laag verzegelende structuur, die goede verbindingsprestaties realiseert.
Vloeibare Cilinder
De cilinder wordt gemaakt van smeedt legeringsstaal en meteen goedkeurt a
structuur. De hydraulische cilinder heeft een kleine grootte en een hoger volume
efficiency. De cilinderoppervlakte wordt verwerkt door chemisch plateren in schildpad de corrosieweerstand. De drie hydraulische cilinders van a
de pomp is verwisselbaar.
Voering
W440/446 (500HP) het Booreiland van de Modderpomp heeft dezelfde voeringen van voeringso.d. the is
strak opgezet op het eindgezicht van de hydraulische cilinder door vierkantigheid te gebruiken
het afdekken en bouten. Het verzegelen tussen de voering en de hydraulische cilinder is
gerealiseerd door rechthoekige rubberpakkingen.
Smeringssysteem
De pomp keurt gedwongen smering goed. In de olietank, is er een toestelolie
pomp, die drukolie aan crossheads begeleiding evenals overbrengt
lagers, om het gedwongen smering en koelen te realiseren.
Bespuitend Systeem
Het Booreiland van de modderpomp keurt een power-driven bespuitend systeem goed
