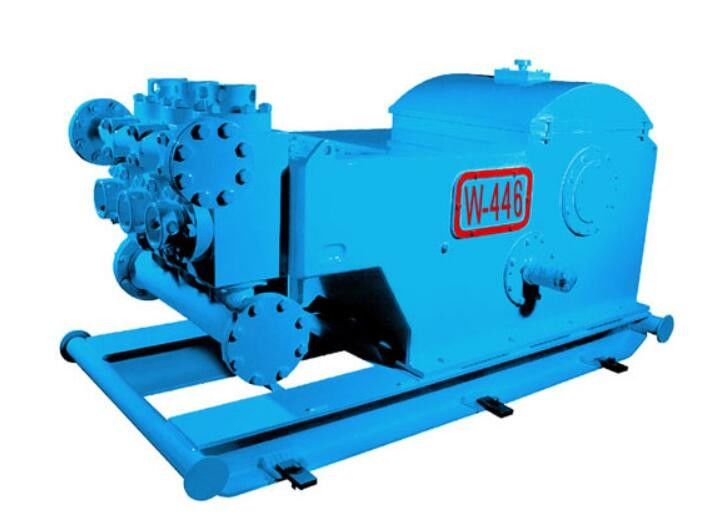

W-446 de Olie Rig Single Acting van de Modderpomp
W-446 het Booreilandspecificatie van de Modderpomp:
Geschatte Inputmacht 373 kW (500 HP)
Slag per Minuut 260 SPM
Ononderbroken Lopende 220 SPM
Slaglengte 6“
Toestelverhouding 4.578:1
Max. Werkdruk 3000 psi
Klep API #4
Max. Voeringsgrootte 6“
Flens 8 van de zuigingsinham“ flens
De Flens van de lossingsafzet 2 1/16“ flens, 5000 psi
Grootte 3,75 van de pignonschacht“
Algemene Afmetings (L×W×H) 8.13×4×3.62 ft3
Gewicht ong. 9950 pond
Parameters van w-446 het Booreiland van de Modderpomp
| Voeringsgrootte |
in |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Lossingsdruk |
MPa |
9.3 |
10.1 |
11.0 |
12.1 |
13.4 |
16.5 |
20.7 |
| psi |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Slag per Minieme SPM |
Macht kW (HP) |
Verplaatsing L/s (GPM) |
| 260 |
373
(500)
|
36.1
(572,2)
|
33.2
(526,2)
|
30.4
(481,4)
|
27.7
(439,0)
|
25.1
(397,8)
|
20.3
(321,8)
|
16.1
(255,2)
|
| 220 |
316
(423)
|
30.6
(485,0)
|
28.1
(445,4)
|
25.7
(407,3)
|
23.4
(370,9)
|
21.2
(336,0)
|
17.2
(272,6)
|
13.6
(215,6)
|
| 180 |
258
(346)
|
25.0
(396,3)
|
23.0
(364,6)
|
21.0
(332,9)
|
19.2
(304,3)
|
17.4
(275,8)
|
14.1
(223,5)
|
11.1
(175,9)
|
| 140 |
201
(269)
|
19.5
(309,1)
|
17.9
(283,7)
|
16.4
(259,9)
|
14.9
(236,2)
|
13.5
(214,0)
|
10.9
(172,8)
|
8.6
(136,3)
|
| 100 |
143
(192)
|
13.9
(220,3)
|
12.8
(202,9)
|
11.7
(185,4)
|
10.6
(168,0)
|
9.7
(153,7)
|
7.8
(123,6)
|
6.2
(98,3)
|
| 60 |
86
(115)
|
8.3
(131,6)
|
7.7
(120,5)
|
7.0
(111,0)
|
6.4
(101,4)
|
5.8
(91,9)
|
4.7
(74,5)
|
3.7
(58,6)
|
| 1 |
1.43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●De prestatiesgegevens worden berekend door de mechanische efficiency van 90% en de volumetrische efficiency van 100%. |
| Voeringsgrootte |
in |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Verplaatsing |
gal/omwenteling |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30.6 |
28.1 |
25.7 |
23.4 |
21.2 |
17.2 |
13.6 |
| Lossingsdruk |
psi |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11.0 |
11.9 |
13.1 |
14.3 |
15.8 |
19.5 |
20.7 |
| ●De prestatiesgegevens worden berekend door spm 220. |
W-446 het Booreilanddetails van de Modderpomp
Kader
De het Booreilandkaders van de Modderpomp zijn gelast en verwerkt met staalplaten aan
elimineer spanning na lassen, daarom. Er zijn versterkte platen bij de zetels
van de trapas en het belangrijkste lager zodat zij goede stijfheid en sterkte hebben.
Trapas
De trapas van het Booreiland van de Modderpomp is in een evenwichtige structuur met gelaste gesmede delen. Het
is licht en kan regelmatig zonder trilling werken. Beide kanten van
de trapas is uitgerust met dubbel-richt sferische rollagers om stabiliteit in verrichting te verzekeren en zijn lagercapaciteit te verbeteren.
Pignonschacht
Het wordt gemaakt van smeedt legeringsstaal, (worden de integrale) visgraattoestellen machinaal bewerkt
op de schacht en het keurt een middelgrote harde tandoppervlakte goed. Er is een schacht
uitbreiding op beide einden, waar de klokkatrollen of de kettingswielen kunnen worden geïnstalleerd.
Crosshead
Crosshead van het Booreiland van de Modderpomp wordt gemaakt van de gietvorm uit één stuk met knoestig gietijzer, zo
crosshead heeft goede schuringsweerstand. De structuur van bovenkant en bodem
de begeleiding wordt goedgekeurd voor crossheads om de concentriciteit langs te regelen
het toevoegen van een pakking bij de bodembegeleiding. De uitbreidingsstaven worden aangesloten
aan crossheads door flensbouten met speldgaten, om te verzekeren
concentriciteit van crosshead en de uitbreidingsstaven. De verpakking keurt goed
een dubbele laag verzegelende structuur, die goede verbindingsprestaties realiseert.
Vloeibare Cilinder
De cilinder van het Booreiland van de Modderpomp wordt gemaakt van smeedt legeringsstaal en meteen goedkeurt a
structuur. De hydraulische cilinder heeft een kleine grootte en een hoger volume
efficiency. De cilinderoppervlakte wordt verwerkt door chemisch plateren in ordtoase de corrosieweerstand. De drie hydraulische cilinders van a
de pomp is verwisselbaar.
Voering
W440/446 (500HP) het Booreiland van de Modderpomp heeft dezelfde voeringen van voeringso.d. the is
strak opgezet op het eindgezicht van de hydraulische cilinder door vierkantigheid te gebruiken
het afdekken en bouten. Het verzegelen tussen de voering en de hydraulische cilinder is
gerealiseerd door rechthoekige rubberpakkingen.
